Ausführungsmodell Theaterstrasse, Uster
Projektziele
Im Zuge des Projekts «Überbauung Stadtpark» und «Stadtpark-Addition» in Uster wurde die Theaterstrasse neu gestaltet. Die Neugestaltung beinhaltet die Erneuerung der Fahr-bahn, der Strassenentwässerung und der öffentliche Beleuchtung. Zur Information der Bevölkerung über die bevorstehenden Bauarbeiten und der Neugestaltung der Theater-strasse hat sich die Stadt Uster entschieden, ein 3D – Modell des Projekts zu erstellen, welches anschliessend mittels Augmented Reality auf der Baustelle betrachtet werden kann.
Auftrag
Die Bauunternehmung Hüppi AG hat die IKON Ingenieure AG (vormals Emch+Berger AG Zürich) mit der Erarbeitung des Ausführungsmodells auf Basis der vorliegenden Ausführungspläne sowie den dazugehörenden Elementplan beauftragt.
Projektumfang

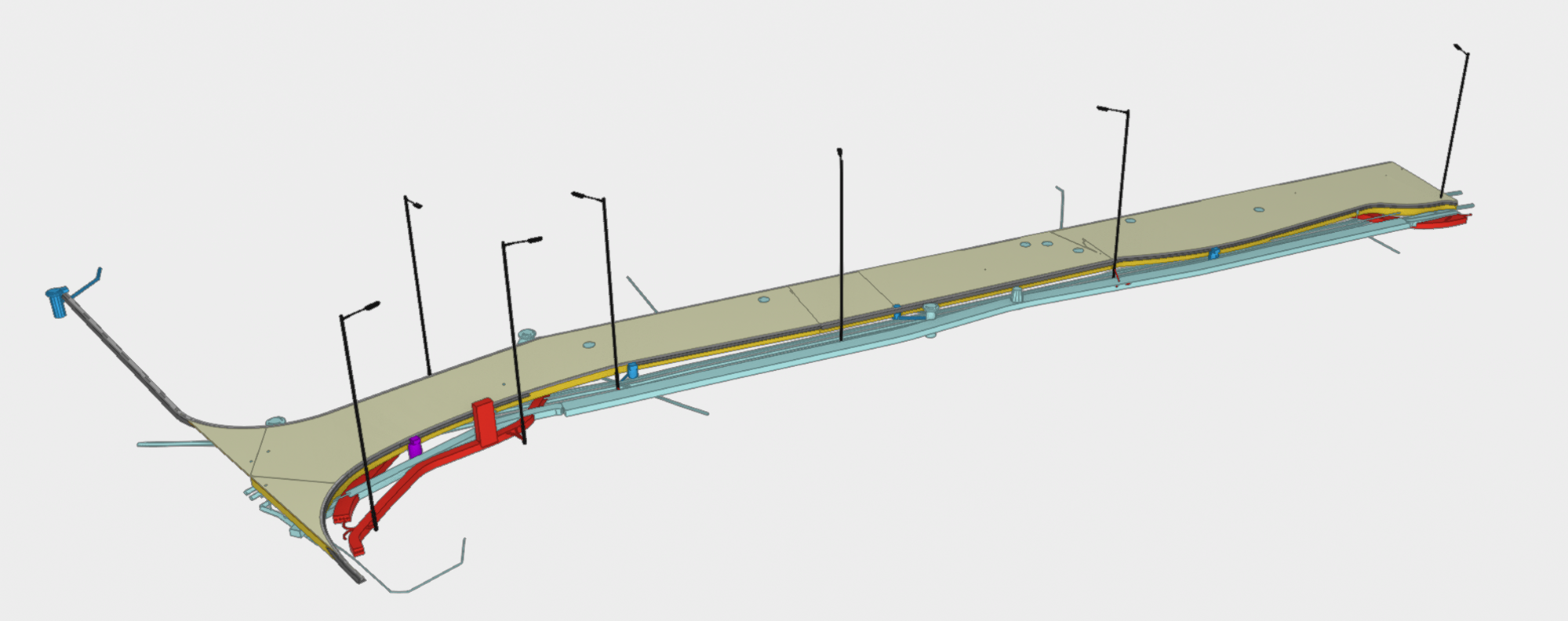

Im Rahmen mehrerer Projektsitzungen wurde in Zusammenarbeit mit der Hüppi AG und der Stadt Uster ein Elementplan erstellt. Dieser Plan umfasste die zu modellierenden Bauteile sowie die dazugehörigen Attribute. Auf Basis dieses Elementplans wurde anschließend das 3D-Modell für die Werkleitungen (neu und bestehend) inkl. Werkleitungsgraben sowie den Strassenkörper entwickelt. Durch die anschliessende Attributierung der Bauprimitiven entstand ein BIM-Modell. Mittels Augmented Reality wurde das Modell und die darin enthaltenen Daten auf der Baustelle sichtbar gemacht und anschliessend der Öffentlichkeit präsentiert.
Auftraggeber
Hüppi AG
Aathalstrasse 84
8610 Uster
Herr Juan Saez
Zeitraum
2023
Baukosten
Ca. 200'000 CHFIngenieurhonorar
15’000 CHFBeauftragte Leistungen
Ausführungsmodell
Erstellen digitaler Zwilling
Schlüsselpersonen
Lukas Felix (PL/BIM- Koordinator)
Renato Kienberger (PL Stv.)
Peerapol Somnuk (Modeller)
Projektinhalt
- Modellierung best. Werkleitungen
- Modellierung neue Beleuchtung
- Modellierung neue Entwässerung
- Modellierung neuer Strassenkörper
- Erarbeitung Elementplan
- Augmented Reality
Charakteristische Angaben
- Strassenlänge: 120 m
- Neue Beleuchtung: 130 m
- BIM - Modell
