Bestandsmodell Zürichstrasse, Hinwil
Projektziele
Entlang der Zürichstrasse in Hinwil, im Abschnitt von der Bührerkreuzung bis zum Spitalkreisel, sollen Massnahmen zur Behebung der Schwachstellen am Radweg umgesetzt werden. Ausserdem ist der Neu- und Rückbau einer Bushaltestelle geplant. Durch die Umwandlung der herkömmlichen Bauprojektpläne in attributierte 3D-Modelle möchten die Projektbeteiligten ihr Verständnis für das digitale Bauen schärfen.
Auftrag
Das Tiefbauamt hat die IKON Ingenieure AG (ehemals Emch+Berger AG Zürich) mit der Erstellung eines Bestandsmodells auf Basis der vorhandenen Bauprojektpläne beauftragt. In der ersten Phase (1A) wird ein Bestandsmodell erstellt, aus dem anschließend das „as-planned“-Modell abgeleitet werden kann.
Projektumfang

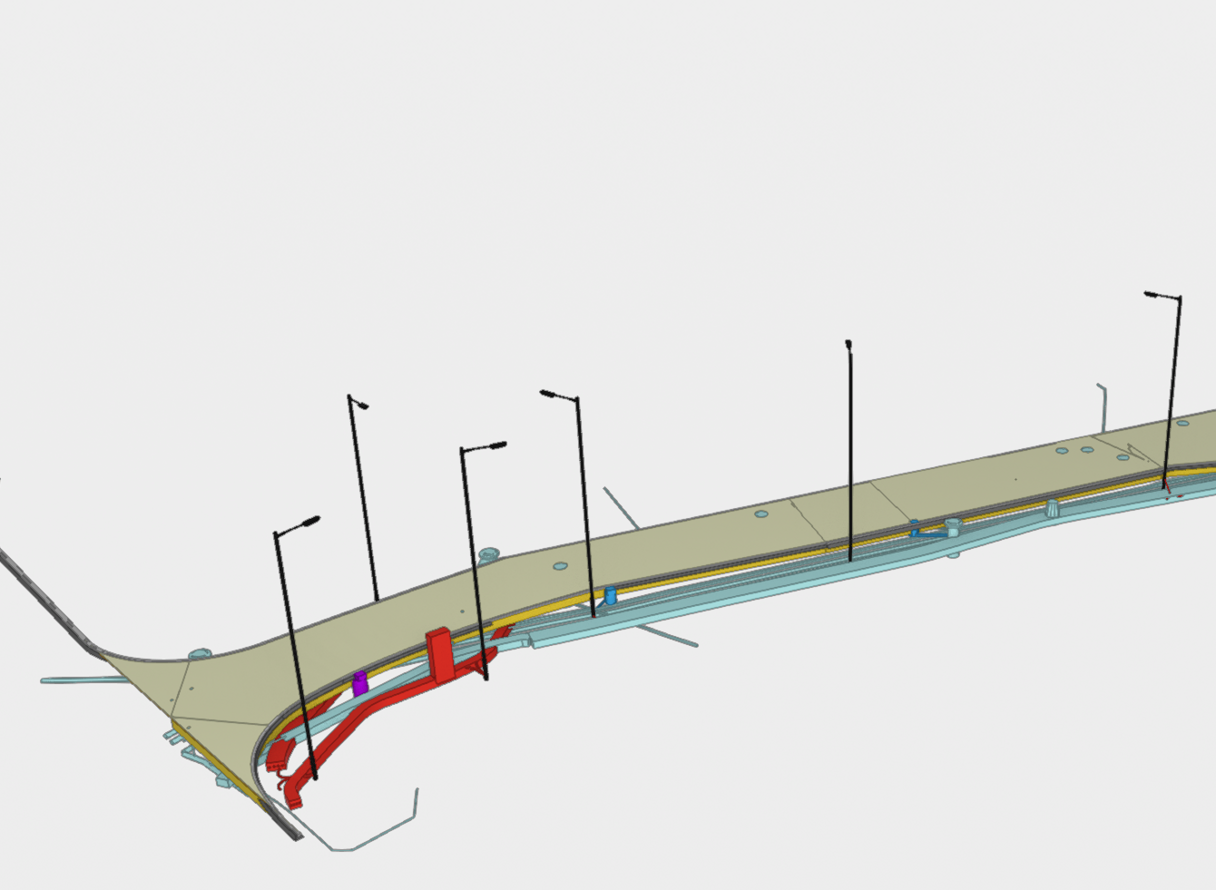

Das Modell umfasst alle bestehenden und neuen Werkleitungen sowie die dazugehörigen Werkleitungsgräben. Darüber hinaus wird der neue Strassenkörper und die Umgebung im Modell dargestellt. Die einzelnen Bauteile werden anschliessend gemäß den Vorgaben der Bauherrschaft phasengerecht attributiert. Die Projektkommunikation für die Modellierung erfolgt über eine Common Data Environment (CDE).
Auftraggeber
Tiefbauamt des Kantons Zürich
Projektieren + Realisieren
Walcheplatz 2
8001 Zürich
Herr Manfred Guntlin
Zeitraum
2023 - heute
Baukosten
Ca. 2'115’000 CHFIngenieurhonorar
Ca. 30'000 CHF (Modellierung)Beauftragte Leistungen
Phase 1A / 1B
Schlüsselpersonen
Renato Kienberger (PL)
Lukas Felix (BIM- Koordinator)
Peerapol Somnuk (Modeller)
Projektinhalt
Phase 1A:
- BEP erstellen
- Bestandesmodell
Phase 1B:
- As planned Modell
Charakteristische Angaben
- Strassenlänge: 520 m
- Neue Betriebs- und Sicherheitsausrüstung
- Neue Bushaltestelle
- Neue Fussgängerschutzinseln
- Neue Stützmauer
