Ersatzneubau Brühlbachbrücke
Auftrag

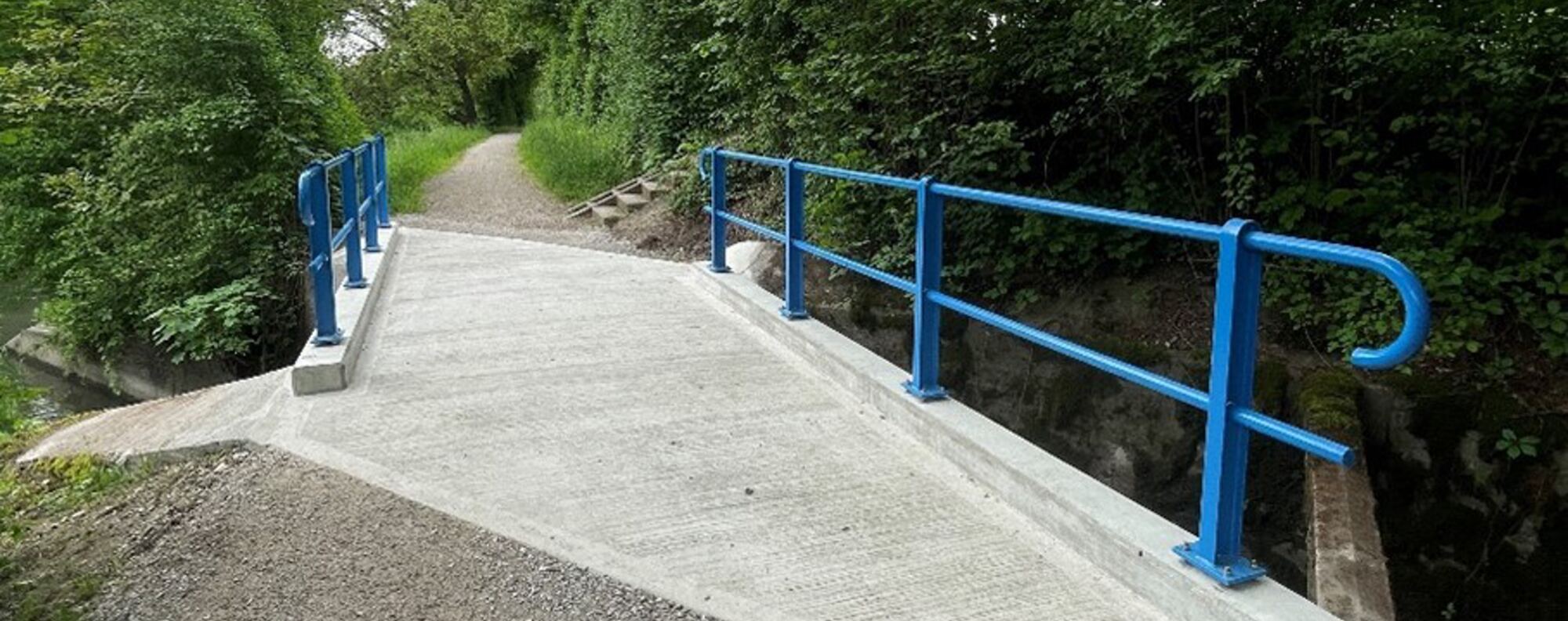

Am Glattuferweg in Opfikon (ZH) wurde eine bestehende Fussgängerbrücke durch eine neue
Brückenplatte in Ortbeton ersetzt.
Anlässlich einer Inspektion der bestehenden Konstruktion musste festgestellt werden, dass bei
der anno 1940 erbauten Brücke Schäden vorhanden sind, welche die Tragstruktur des
Bauwerks negativ beeinflussen können.
In Zusammenarbeit mit dem Tiefbauamt (TBA) wurde deshalb ein Variantenstudium bezüglich
Baukosten, Bauzeit, Dauerhaftigkeit und Unterhalt ausgearbeitet. Dadurch konnte den
Ansprüchen entsprechend und der Situation vor Ort angepasst, die Bestvariante in Ortbeton
definiert werden.
Der Glattuferweg ist ein Fussgänger- und Fahrradweg, jedoch wird die Brücke auch für
Unterhaltsarbeiten genutzt. Daher muss die Brücke einem 25 Tonnen schweren
Unterhaltsfahrzeug standhalten können.
Die neue Brückenplatte wurde wie die bisherige Brücke als Einfeldträger ausgebildet, wobei
die bestehenden Widerlager angepasst und übernommen wurden. Die oberen
Bewehrungslagen wurden in nichtrostendem Bewehrungsstahl ausgeführt, um die
Langlebigkeit der neuen Brückenplatte zu optimieren. Aufgrund der Gegebenheiten vor Ort
waren ausserdem Anpassungen am Gehweg und den Böschungen nötig. Die bauliche
Realisierung erfolgte im Frühjahr 2024.
Auftraggeber
Baudirektion Kanton Zürich
Tiefbauamt P+R
Herr Thomas Heiderich
Telefon: 043 259 55 78
Zeitraum
2022 - 2024
Baukosten
0.1 Mio. CHF
Ingenieurhonorar
55 TCHF
Beauftrage Leistung
- Vorprojekt
- Massnahmenprojekt
- Submission
- Ausführungsprojekt
- Bauleitung
- Abschluss
Charakteristische Angaben
- Spannweite: 5.5m
- Breite: 3.0m
- System: Einfeldträger
- Nutzlast: 25t
