Überdachung Umschlagplatz Cargotram Bändli
Projektbeschrieb
Der Neubau der Überdachung des Umschlagplatzes im Bändliareal in Zürich dient der Überdeckung der Verladestation des Cargotrams auf dem Recyclinghof der Stadt Zürich. Die Konstruktion wurde in Stahlbauweise mit einer überdachten Fläche von rund 800 m2 und einer Bauwerkshöhe von etwa 11.5 m realisiert.

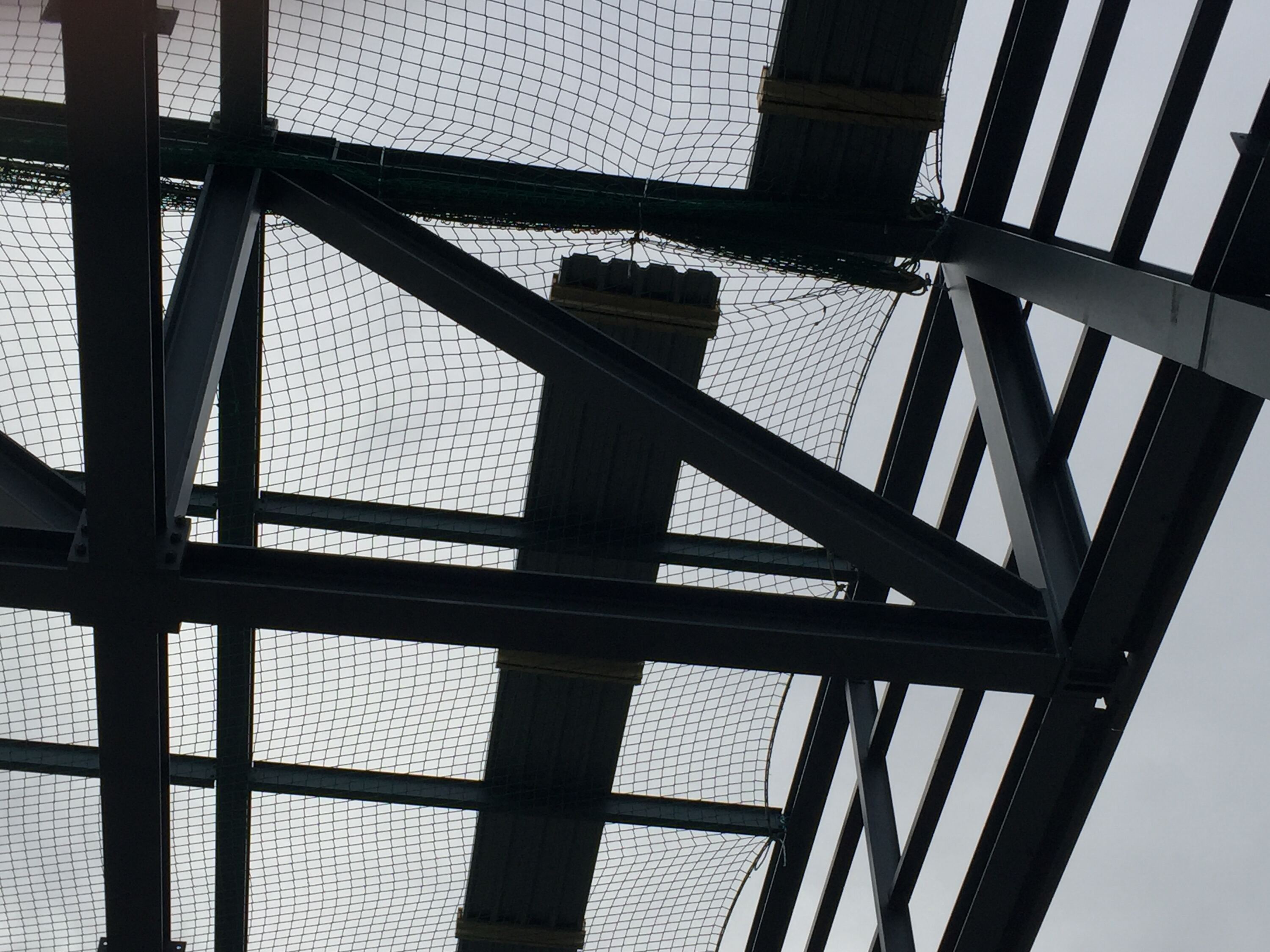

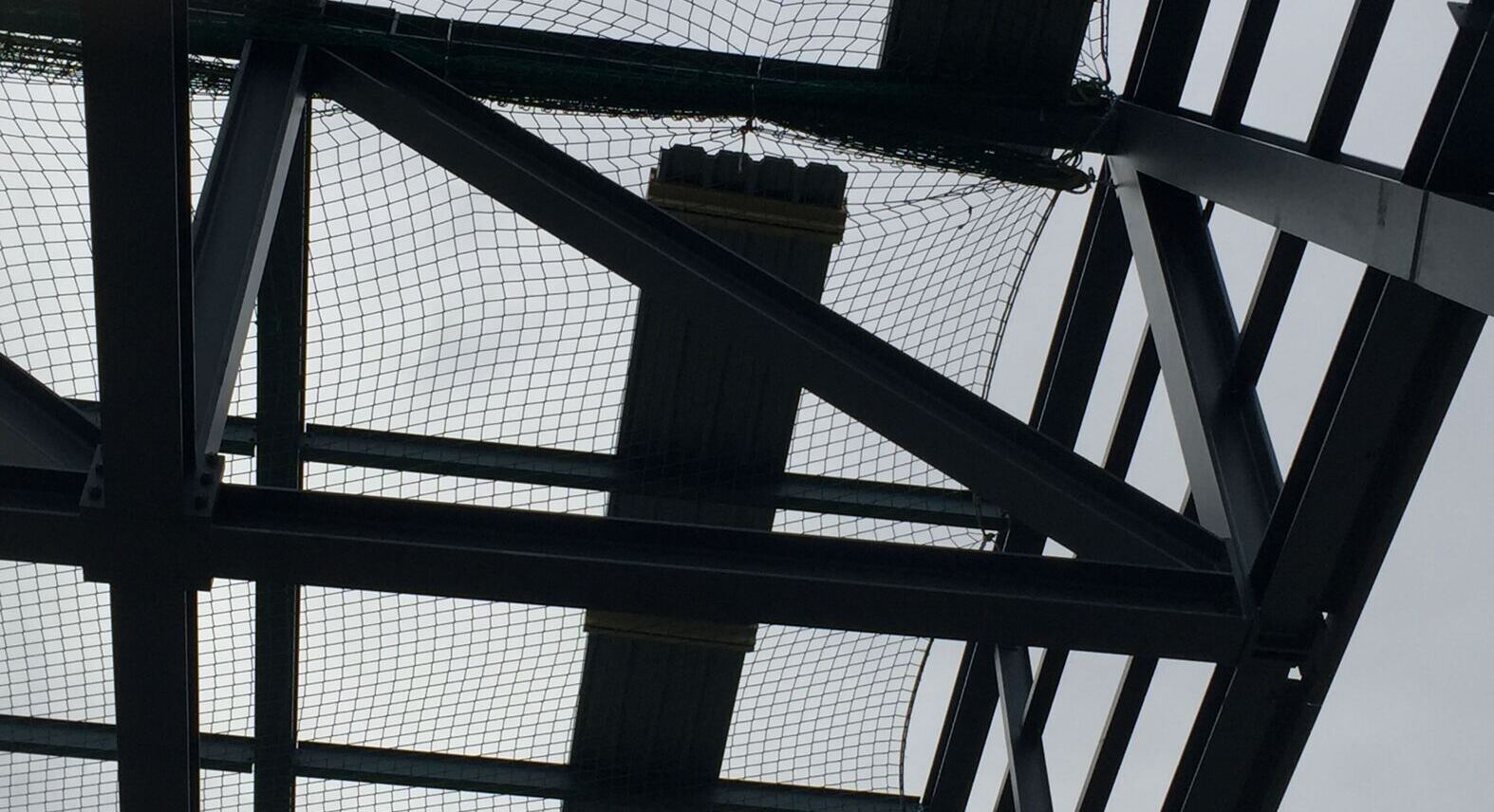

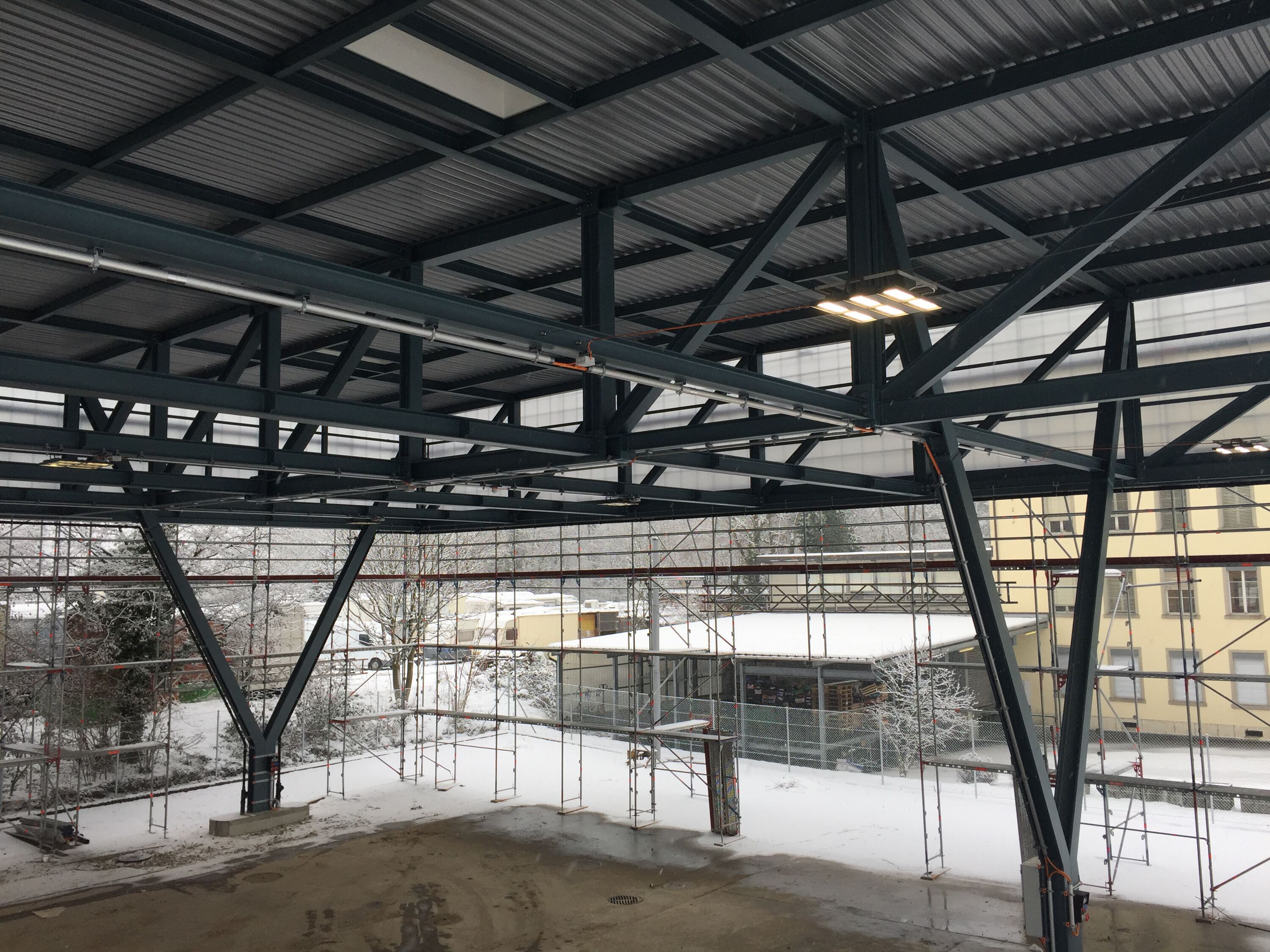

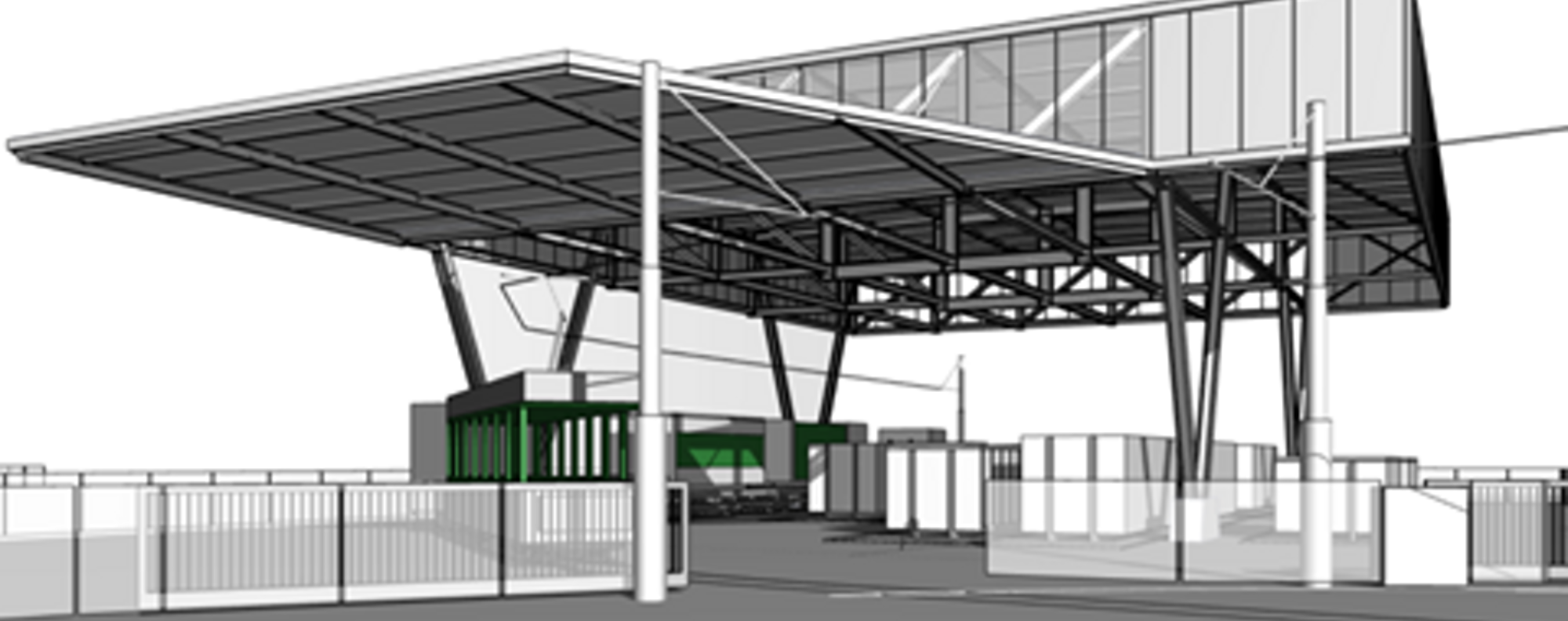

Das Tragwerk besteht aus einer Dachkonstruktion mit Fachwerk- und Vierendeelträgern, welche auf vier V-förmigen Doppelstützen gelagert ist. Die Stahlkonstruktion wurde so ausgelegt, dass eine Zwischendecke eingezogen werden kann und dadurch weitere Lagerflächen zur Verfügung gestellt werden können. Das auskragende Vordach ist über Abspannungsdrähte befestigt.

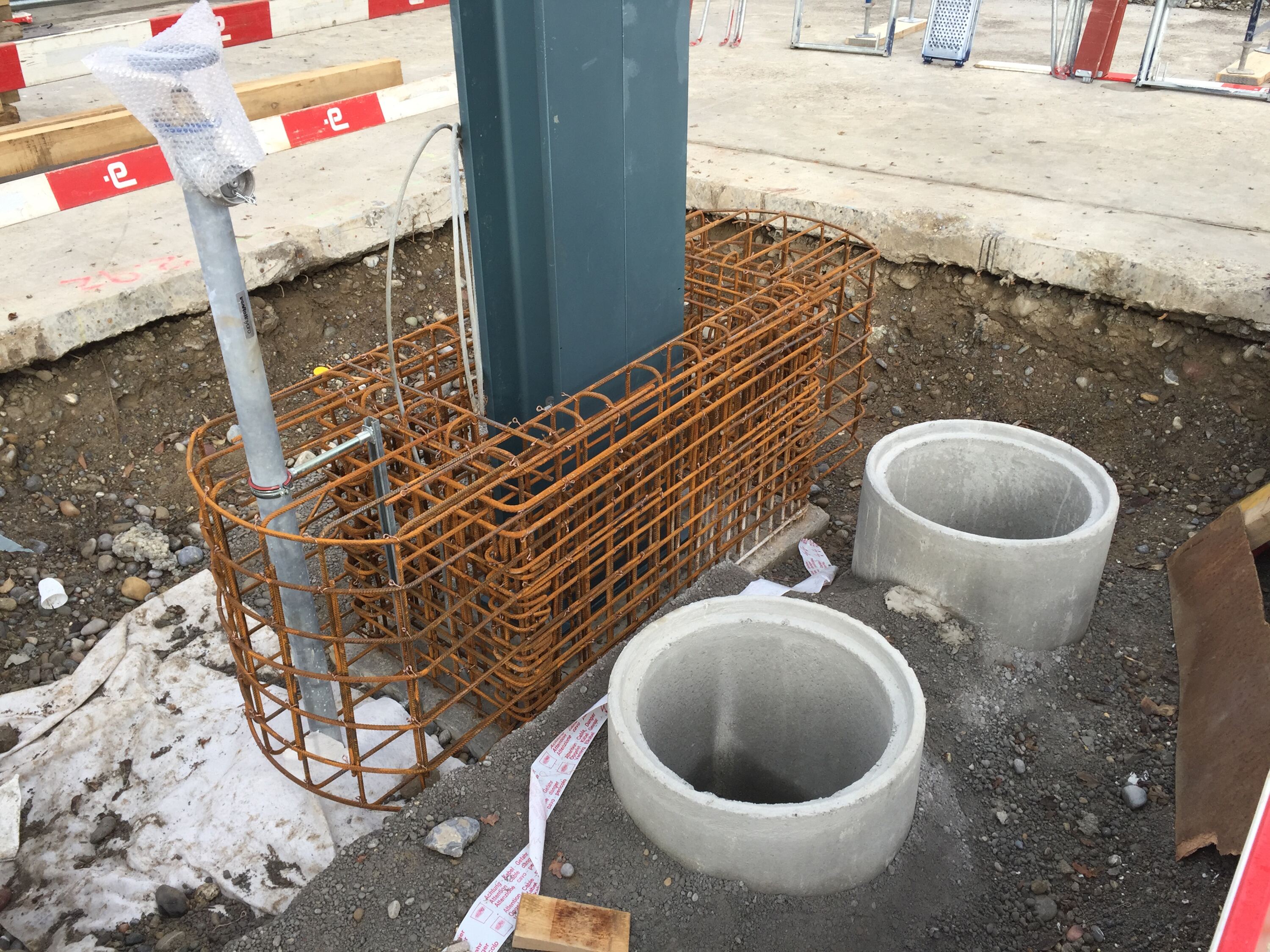

Die Stützen sind in Köcherfundamenten eingespannt, welche über Einzelfundamente bis in die tragfähigen Limmattalschotter in rund 3 m Tiefe fundiert werden. Dank der grossen Betonplatte können die Container ohne Probleme auf und abgeladen werden.
Die Stahlkonstruktion ist mit einem Korrosionsschutzsystem versehen. Das Bauwerk ermöglicht eine grosszügige Durchfahrtshöhe von rund 7.5 m für den Umschlagbetrieb.
Auftraggeber
Stadt Zürich
ERZ Entsorgung + Recycling
Bändlistrasse 108
8010 Zürich
Architekt
Winzer Partner Industriearchitekten AG
Quellenstrasse 29
8005 Zürich
Baukosten
ca. CHF 500'000.-
Zeitraum
2015 - 2016
Erbrachte Leistungen
- Vorprojekt
- Bauprojekt
- Submission
- Ausführungprojekt
- Ausführung
Schlüsselperson
Fabian Jenni
Projektinhalt
Überdachung in Stahlbauweise und auskragendem Vordach
Charakteristische Angaben
- Grundfläche: ca. 800 m2
- Stahlgewicht: ca. 112t
