Stahlbau Einstellhalle ELOG

Zürich

Projektbeschrieb

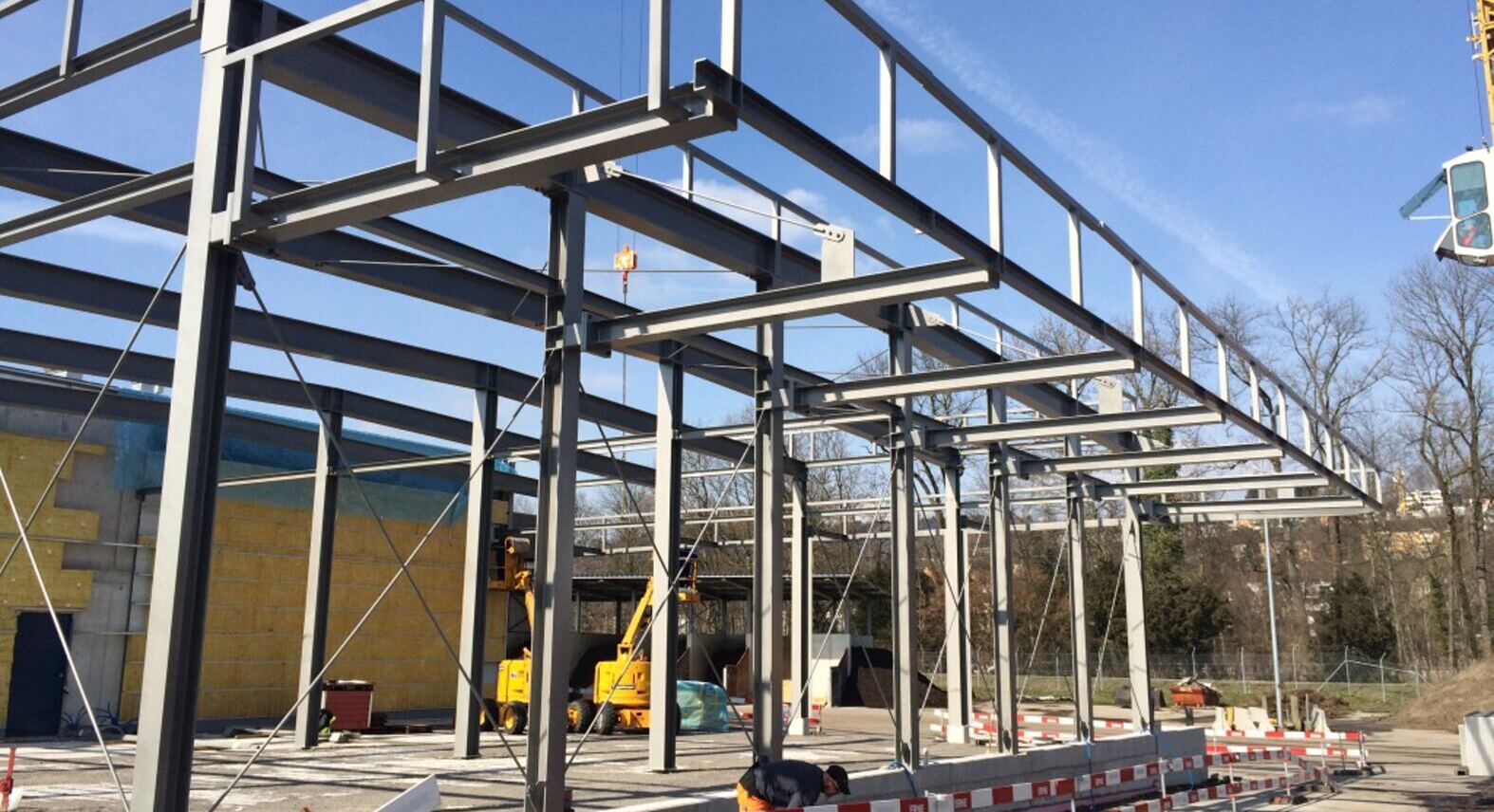

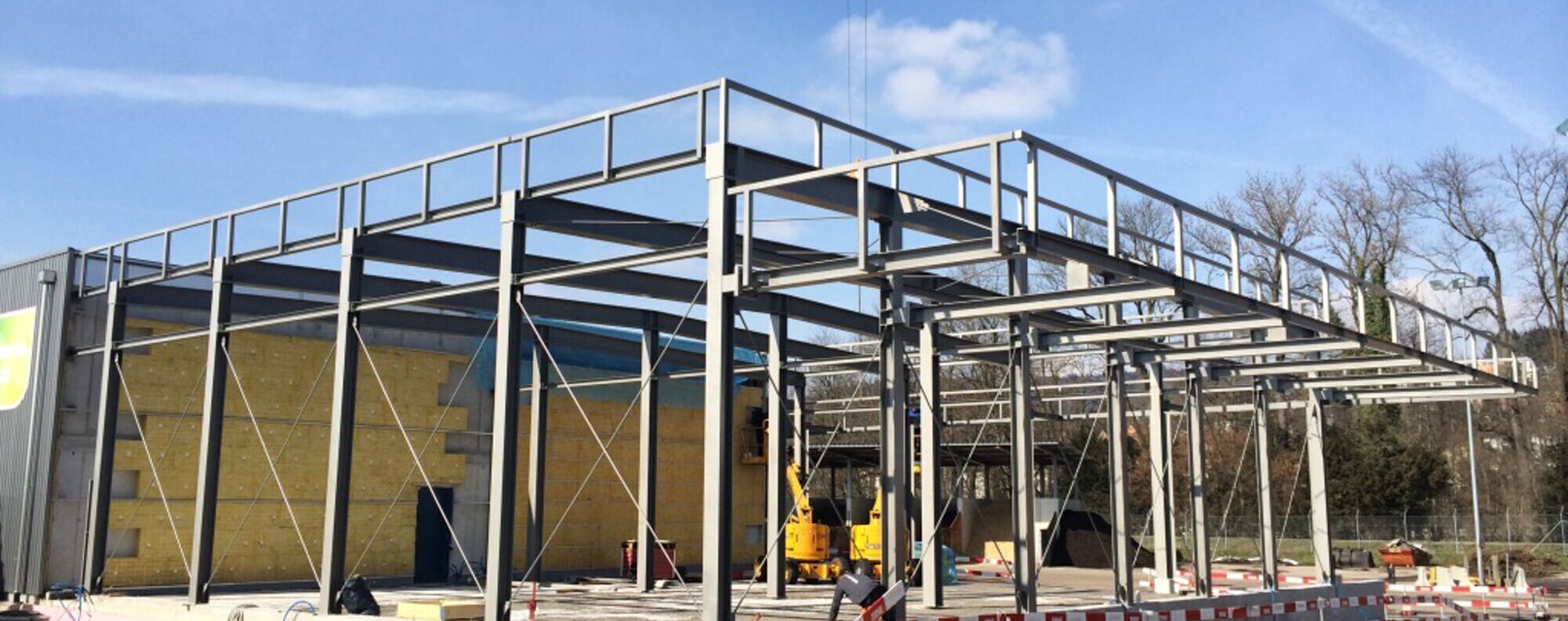

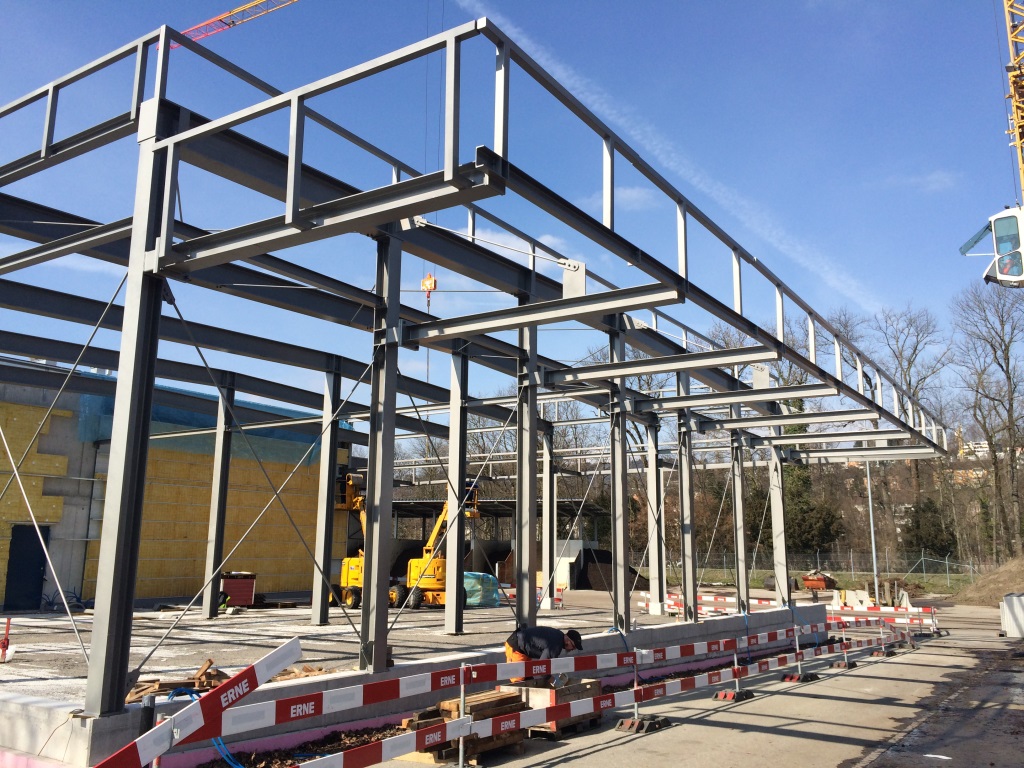

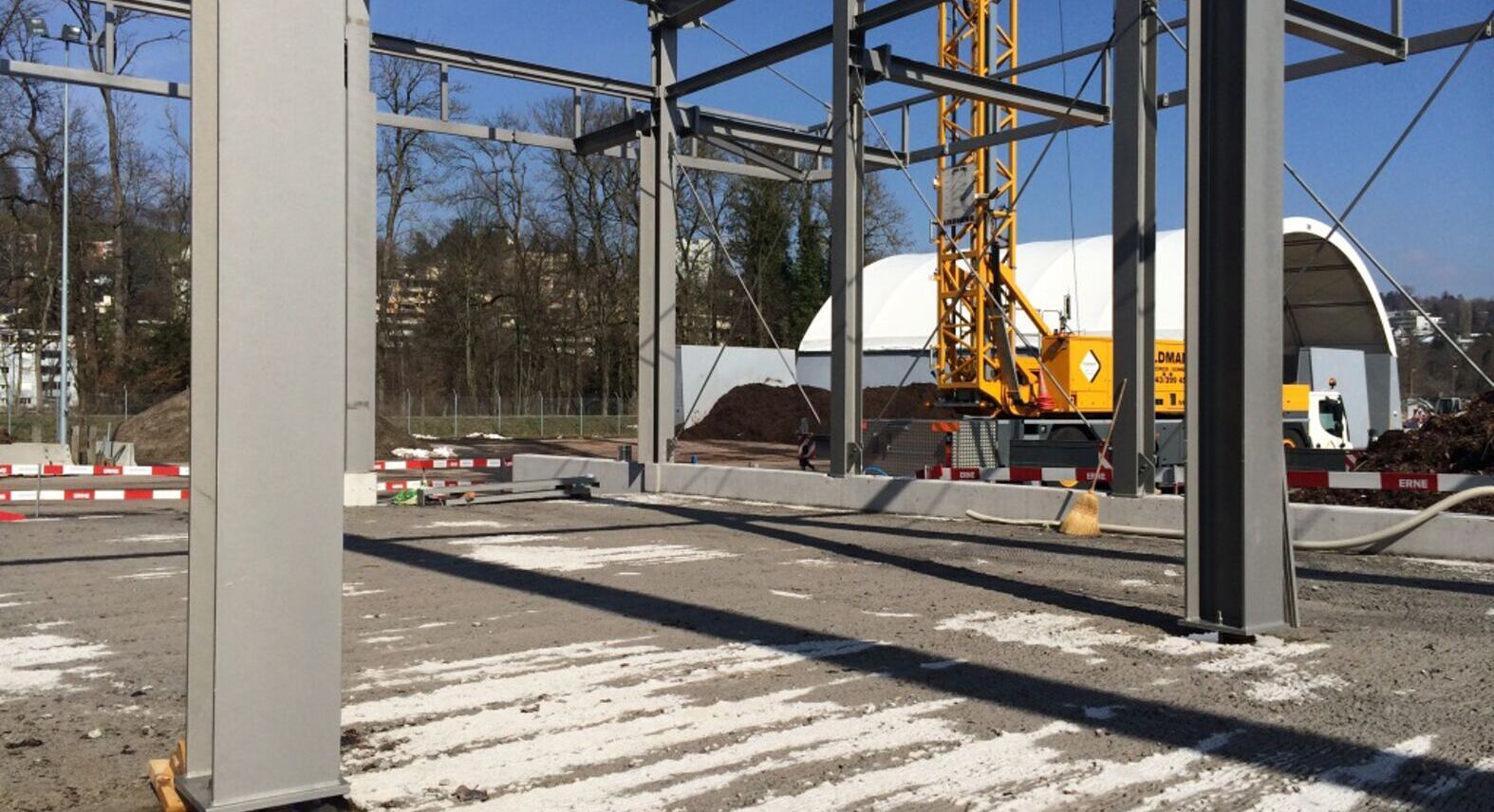

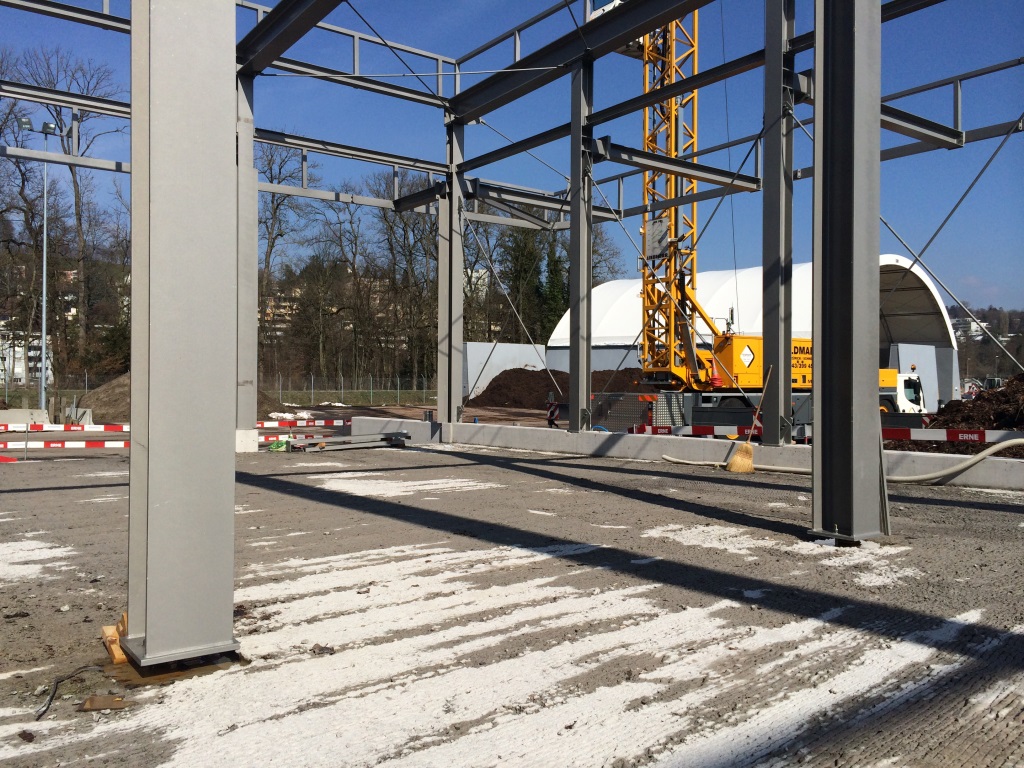

In Zürich auf dem Gelände der ERZ Entsorgung + Recycling wurde eine neue Einstellhalle in Stahlbauweise erstellt. Der Neubau dient als Einstellhalle für Fahrzeuge mit einem jeweiligen Gesamtgewicht von 40 Tonnen.

Der Neubau grenzt an eine bestehende Halle an und ist mit dieser verbunden. Teilweise ragt die neue Bodenplatte über das Untergeschoss der bestehenden Halle. Diese Decke wurde mit CFK-Lamellen verstärkt. Der Verbund zum Neubau wird über eine eingebohrte und eingeklebte Bewehrung sichergestellt. Die Bodenplatte der Stahlhalle liegt in etwa auf dem Niveau des bestehenden Terrains und auf schlecht tragfähigen Boden. Zur Aufnahme der Lasten und zur Verhinderung von erheblichen Setzungen ist die Bodenplatte auf Mikropfählen fundiert. Die Mikropfähle sind als Selbstbohrpfähle ausgeführt worden.

Die Stahlhalle weist auf zwei Seiten ein auskragendes Vordach aus, welches biegesteif mit den Stützen verbunden ist. Zusätzlich wurde eine Abspannung installiert. Die Fassaden- und Dachkonstruktion besteht aus Sandwichelementen.

Auftraggeber

Stadt Zürich
ERZ Entsorgung + Recycling
Bändlistrasse 108
8010 Zürich

Architekt

Winzer Partner Industriearchitekten AG

Quellenstrasse 29

8005 Zürich

Zeitraum

2015 - 2016

Erbrachte Leistungen

Vorprojekt
Bauprojekt
Submission
Ausführungsplanung
Fachbauleitung
Baukontrollen

Schlüsselperson

Fabian Jenni

Charakteristische Angaben

Gebäudegrundriss: 20m x 22m
Max. Gebäudehöhe: 7m
Stahlkonstruktion: ca. 34t

Schau dir diese Referenzprojekte an

Zürich

Zürcher Yacht Club (ZYC) / „Projekt Titanic“

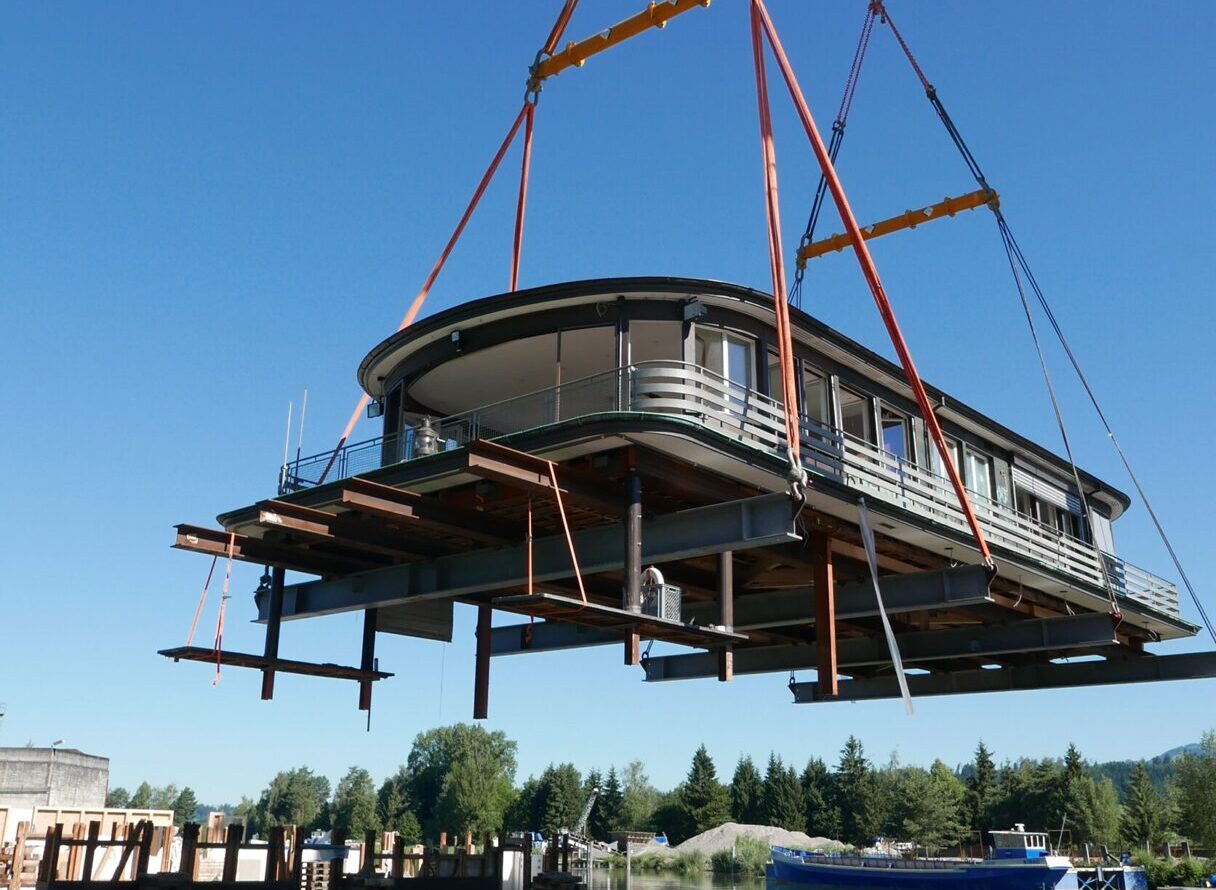

Das Zürcher Yacht Club Clubhaus, ein schwimmender Holzbau aus dem Jahr 1916, wird durch ein neues Stahlbeton-Floss mit zwei Beton-Caissons ersetzt, um den heutigen Zustand zu erhalten. Die IKON Ingenieure AG ist für alle Projektphasen verantwortlich.

mehr erfahren

Döttingen (AG)

HHWD Holzheizwerk Döttingen

In Döttingen (AG) soll ein Holzheizwerk als Ersatz für das Fernwärmenetz der Refuna AG entstehen, das durch Holzschnitzel, Photovoltaik und effiziente Wärmerückgewinnung umweltfreundlich betrieben und mittels BIM-Methode koordiniert wird.

mehr erfahren

Glattuferweg, Opfikon (ZH)

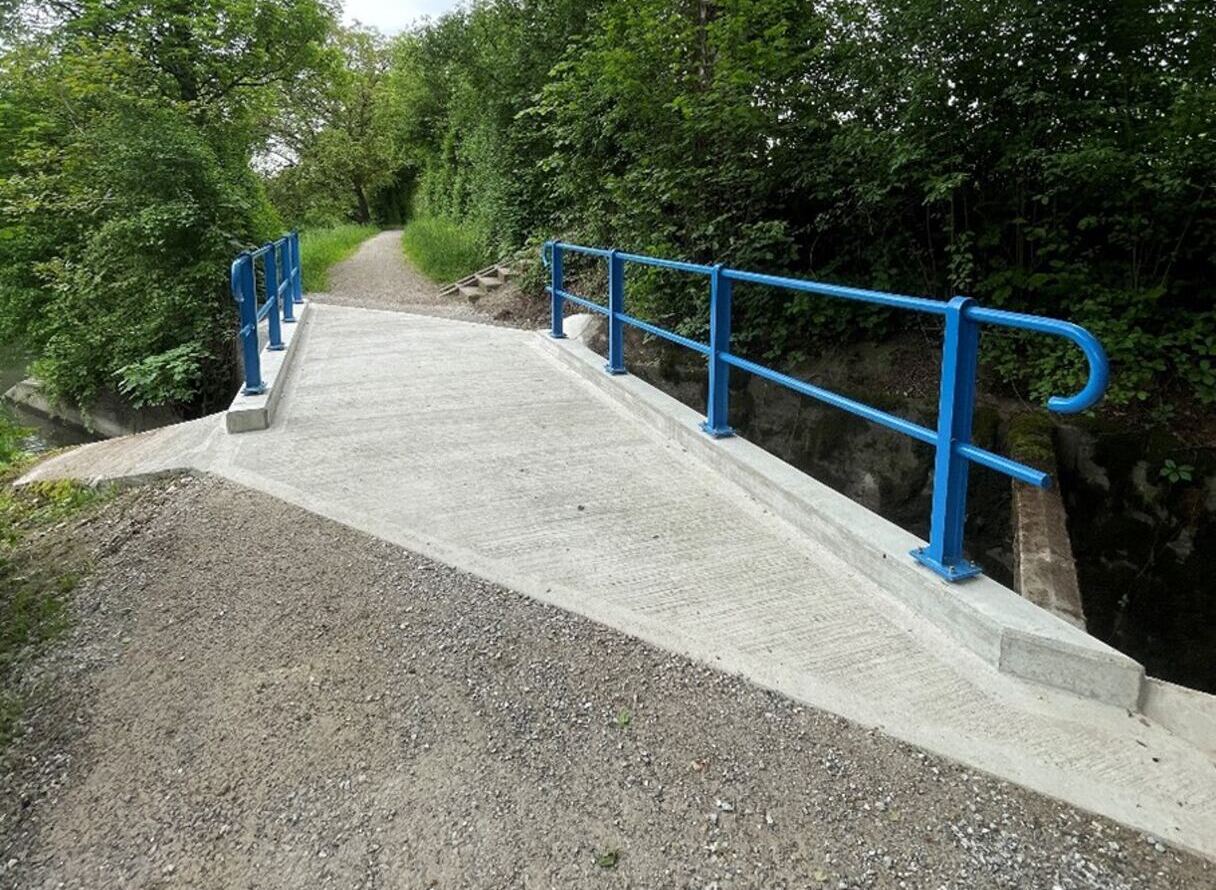

Ersatzneubau Brühlbachbrücke

Anlässlich einer Inspektion der bestehenden Konstruktion musste festgestellt werden, dass bei der im Jahr 1940 erbauten Brücke Schäden vorhanden sind, welche die Tragstruktur des Bauwerks negativ beeinflussen können. Daher wurde eine bestehende Fussgängerbrücke durch eine neue Brückenplatte in Ortbeton ersetzt.

mehr erfahren

Kilchberg ZH

Neubau MFH Seeblick und Towerli

An der Seestrasse 130 in Kilchberg ist das bestehende Wohnhaus abgebrochen worden. Als Ersatzbau wurde ein Mehrfamilienhaus mit exklusiven Wohnungen erstellt.

mehr erfahren

Winterthur ZH

Neubau MFH Ankerstrasse

An der Ankerstrasse 4 in Winterthur ist ein Ersatzneubau eines Mehrfamilienhauses ausgeführt worden. Dieser beinhaltet ein Untergeschoss, ein Erdgeschoss, zwei Obergeschosse mit vollen Flächen sowie zwei Dachgeschosse mit durch die Dachschräge reduzierten Flächen

mehr erfahren

Binz, Maur ZH

Neubau 2 MFH Pure

An der Zollikonstrasse 23 im Ortsteil Binz der Zürcher Gemeinde Maur wurde ein bestehendes Gebäude durch einen Neubau von zwei Mehrfamilienhäusern mit gemeinsamer Tiefgarage ersetzt. Der Neubau umfasst 13 Wohnungen.

mehr erfahren

Esslingen ZH

Ersatzneubau Erlenweg

Das Zweifamilienhaus steht am Erlenweg in Esslingen, hierfür wurde die bestehende Liegenschaft rückgebaut.

mehr erfahren

8053 Zürich

Ersatzneubau Kienastenwiesweg

Am Kienastenwiesweg in Zürich steht dieser Ersatzneubau. Dieser weist insgesamt sechs Geschosse auf. Im zweiten Untergeschoss sind Kellerräume sowie der Schutzraum untergebracht.

mehr erfahren

Uerikon ZH

Ersatzneubau Ritterhausstrasse

In Uerikon wurde das bestehende Gebäude durch einen Neubau ersetzt. Dieser besteht aus zwei Mehrfamilienhäuser, welche jeweils vier Geschosse aufweisen. Im Untergeschoss sind neben der Einstellhalle die Kellerräume und Technikräume untergebracht.

mehr erfahren

8038 Zürich

Ersatzneubau 2 MFH Widmerstrasse

Die neuen Wohnungen profitieren von den attraktiven, begrünten Aussenräumen und der ruhigen Wohnlage.

mehr erfahren

8004 Zürich

Umbau Bürohaus Feldstrasse 40 - 42

An der Feldstrasse 40 – 42 in Zürich wird ein bestehendes Bürogebäude zu einem Wohngebäude umgenutzt. Die Bestandspläne der Schalungen- und Bewehrungen sind im Archiv der IKON Ingenieure AG vorhanden. Das Vorhandensein dieser Pläne ermöglichte eine effiziente Planung ohne Sondagen.

mehr erfahren

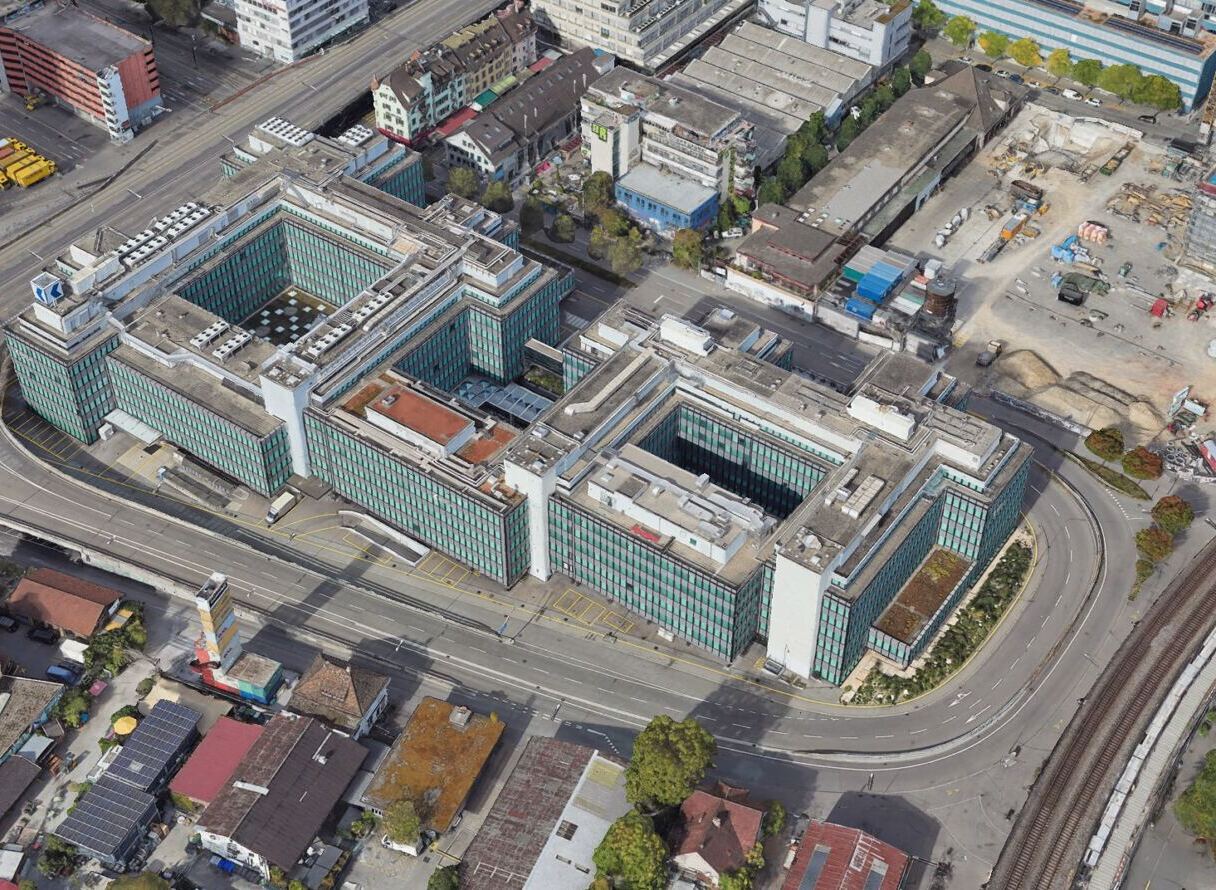

Umbau ZKB Neue Hard, Trakt B + C

Der Gebäudekomplex der ZKB an der Neuen Hard in Zürich wurde in den Jahren 1975 bis 1977 erstellt. Der gesamte Komplex besteht aus insgesamt acht separaten Trakten, die untereinander getrennt sind. Die durchgeführte Erneuerung beinhaltet unter anderem die Erdbebenertüchtigung und die Umbaumassnahmen der Trakte B und C.

mehr erfahren

8702 Zollikon

Ersatzneubau EFH Zollikon

In Zollikon wurde ein bestehendes Einfamilienhaus durch einen Neubau ersetzt.

mehr erfahren

8049 Zürich

Neubau MFH Höngg

Am Kettberg in Zürich wurde ein bestehendes Gebäude durch einen Neubau ersetzt.

mehr erfahren

6312 Steinhausen

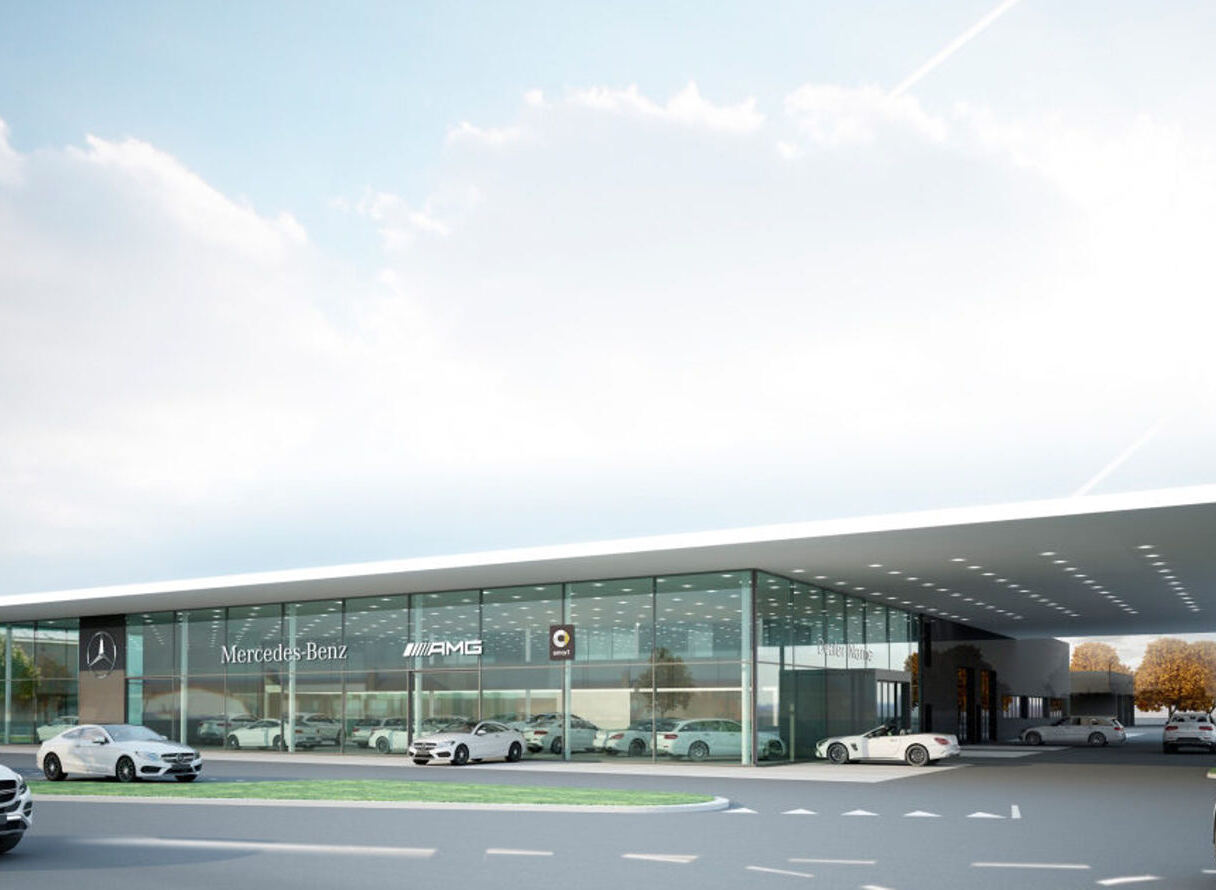

Neubau Autohaus Mercedes
